DJ系列化学加药成套装置
DJ系列化学加药成套装置
1.0概述

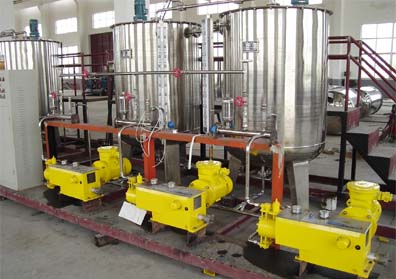

DJ系列化学加药成套装置应用于火力发电机组的给水、炉水、循环水、废水等处理过程，亦可用于石油、化工、环保等行业。该装置将加药计量泵和配套的管路、阀门、压力表、溶液箱、液位计以及相应的电气控制等集中安装在同一框架底座上，灵活方便地组合成各种不同用途的化学加药处理单元，完成药液溶解、配制和注入。
2.0主要技术指标
1 自动加药调节方式
|
代号 |
名 称 |
调速范围 |
调速精度 |
控制方式 |
流量调节范围 |
|
Z |
直流电机型 |
1∶30 |
〈 3％ |
可控硅调速 |
0～100％ |
|
P |
交流变频型 |
1∶20 |
≤±0.5％ |
正弦波PWM控制 |
0～100％ |
|
X |
行程调节型 |
/ |
±1％ |
伺服电机控制 |
0～100％ |
2 加药计量泵性能(标准配置)
|
名 称
|
最高排出压力
|
流量范围
|
电机型号
|
电机功率
|
|
氨计量泵
|
1.6MPa
|
0～60L/h
|
Y90L-4
|
0.37KW
|
|
联氨计量泵
|
1.6MPa
|
0～60L/h
|
Y90L-4
|
0.37KW
|
|
磷酸盐计量泵
|
25.0MPa
|
0～80L/h
|
Y90L-4
|
3.0KW
|
|
根据用户要求可配套MILROY(美)、OBL(意)、JASCO(德)等进口计量泵 |
4 外形尺寸（长×宽×高）
| 结构型式 |
标准型(＜4.0MPa) |
标准型(≥4.0MPa) |
| 一箱二泵 |
2000×2000×1800 |
2000×2000×2400 |
| 二箱二(三)泵 |
3200×2200×1800 |
3200×2200×2400 |
| 二箱四泵 |
3200×2200×1800 |
3600×2200×2400 |
| 三箱三泵 |
4000×2800×2400 |
| 一箱一泵(移动式) |
2000×1200×1600 |
注：计算机监控系统机柜尺寸为2600(宽)×1000(深)×2200(高)。

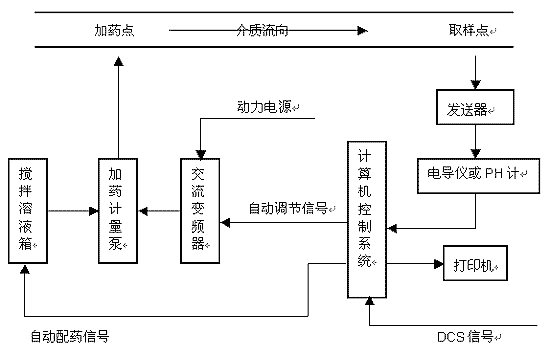

5 自动加药处理原理框图
本框图设置在线电导仪或PH计，便于调试和运行。对于大型火力发电厂，可直接采用水汽取样架设置的检测仪表输出信号，但应充分考虑信号回路的屏蔽和介质传输的滞后时延。
|
